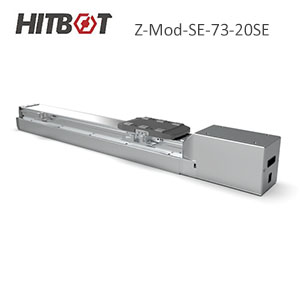

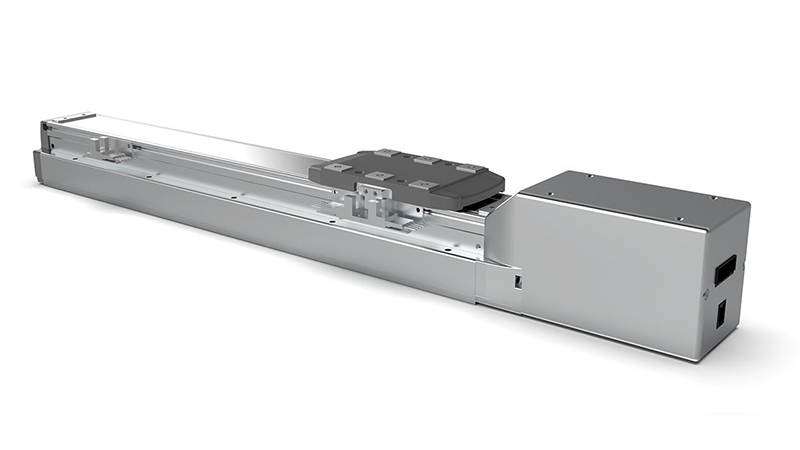

Z-Mod-SE-73-20SE

首頁 / 智能電缸 / Z-Mod-SE-73-20SE

• 電機功率/電壓：200W/DC24V
• 額定扭矩：0.64N.m
• 重復定位精度：±0.01mm
• 行程范圍：50-1100mm(50mm間隔)
• 馬達額定轉速: 3000RPM

下載3D模型

下載產品手冊

• 電機功率/電壓：200W/DC24V
• 額定扭矩：0.64N.m
• 重復定位精度：±0.01mm
• 行程范圍：50-1100mm(50mm間隔)
• 馬達額定轉速: 3000RPM

下載3D模型

下載產品手冊

產品描述

資料下載

產品描述

資料下載

Z-Mod-SE-73-20SE 核心參數

產品詳細參數

電機功率/電壓	200W/DC24V
額定扭矩（N·m）	0.64
滾珠絲杠導程	5	10	20
最高速度（mm/sec）	250	500	1000
額定加速度（※1）	0.3G	0.3G	0.3G
最大可搬重量 水平/壁掛	50	30	12
垂直	15	8	2.5
額定推力（N）	723.5	361.7	180.9
行程范圍	500-1100 (50間隔）
馬達額定轉速（RPM）	3000
注：1G=9800mm/sec2。
重復定位精度	±0.01mm
驅動方式	滾珠絲杠Φ12mm轉造C7級
動態容許力矩（注1）	Ma：42.1 N·m，Mb：42.1 N·m，Mc：63.2 N·m
負荷允許伸出長度	300mm以下
傳感器	①-LS,②HOME,③+LS ,NPN, 24V DC
感應器線纜長度	2m
基座材質	擠壓鋁型材，白色光澤
安裝面積精度要求	平面度0.05mm以下
使用環境	0-40°C,85％RH (無結霜）
注1：行走壽命為10000km時的數值

規格參數

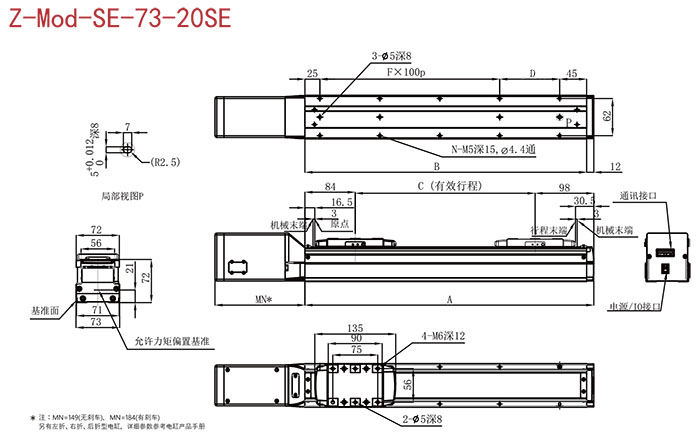

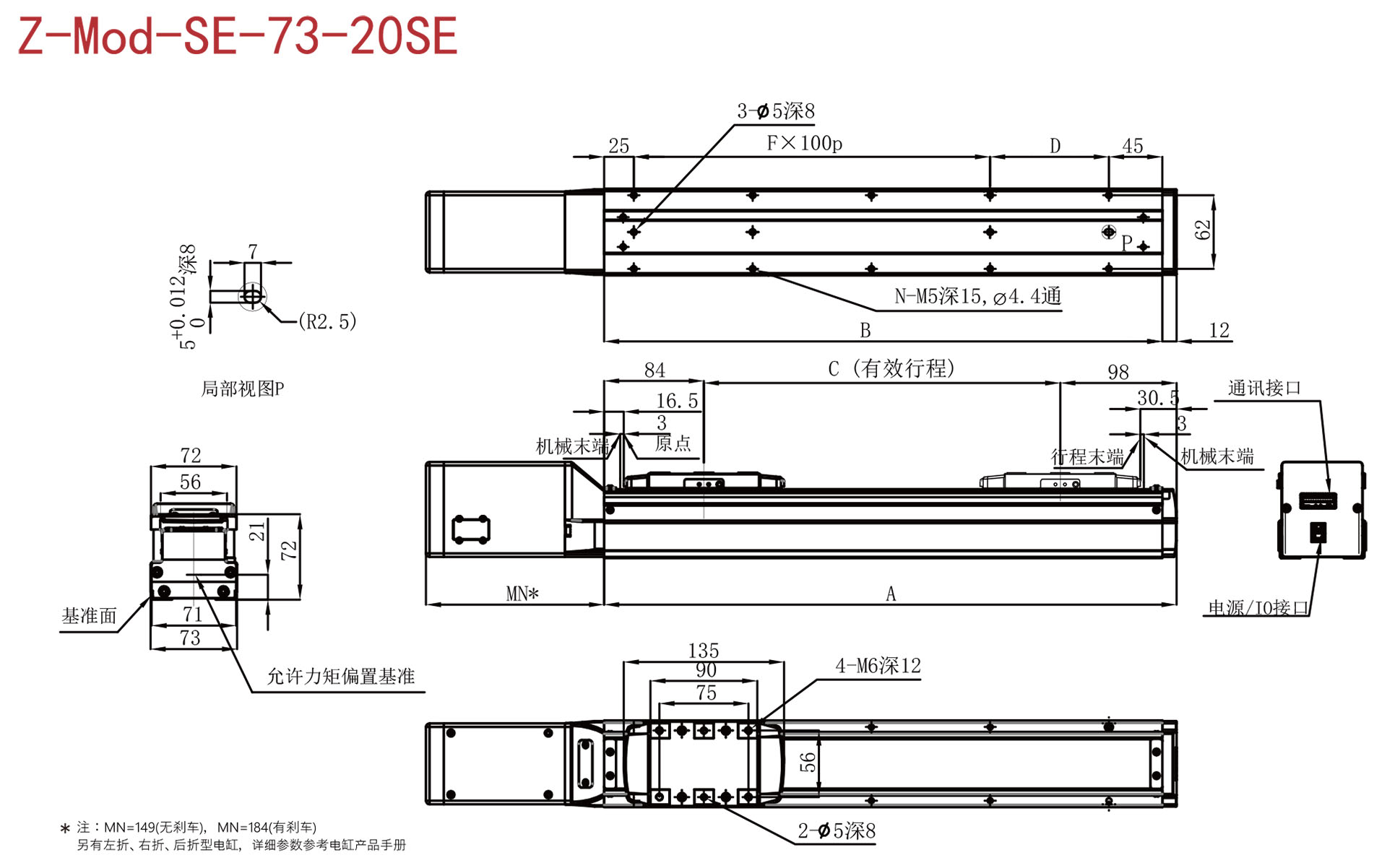

尺寸圖代號說明 ? 質量； 單位：mm
有效行程	50	100	150	200	250	300	350	400
A	232	282	?332	382	?432	482	532	582
?B	220	?270	320	370	420	470	520	570
C	50	100	150	200	250	?300	350	400
?D	50	?100	50	?100	50	?100	50	100
?F	?1	?1	2	2	3	?3	?4	4
?N	6	6	?8	8	10	?10	?12	12
?質量	2.5	2.77	?3.04	?3.31	3.58	?3.85	4.12	?4.39

尺寸圖代號說明 ? 質量； 單位：mm
有效行程	450	500	550	600	650	700	750	800
A	632	682	?732	782	?832	882	932	982
?B	620	?670	720	770	820	870	920	970
C	450	500	550	600	650	700	750	800
?D	50	?100	50	?100	50	?100	50	100
?F	?5	5	6	6	7	7	?8	8
?N	14	14	?16	16	18	?18	?20	20
?質量	4.66	4.93	5.2	?5.47	5.74	6.01	6.28	6.55

尺寸圖代號說明 ? 質量； 單位：mm
有效行程	850	900	950	1000	1050	1100
A	1032	1082	1132	1182	1232	1282
?B	1020	1070	1120	1170	1220	1270
C	850	900	950	1000	1050	1100
?D	50	100	50	?100	50	100
?F	9	9	10	10	11	11
?N	22	22	24	24	26	26
?質量	6.82	7.09	?7.36	7.63	7.9	8.17
