- 電機功率/電壓：100W/DC24V
- 額定扭矩：0.32N.m
- 重復定位精度：±0.02mm
- 行程范圍：58 108~508mm(100mm間隔)
- 馬達額定轉速: 3000RPM
播放視頻
- 電機功率/電壓：100W/DC24V
- 額定扭矩：0.32N.m
- 重復定位精度：±0.02mm
- 行程范圍：58 108~508mm(100mm間隔)
- 馬達額定轉速: 3000RPM
產品描述
資料下載
產品描述

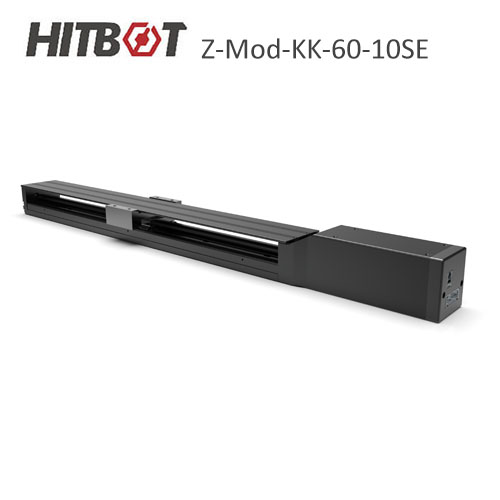

Z-Mod-KK-60-10SE 核心參數
?
| 100W | 0.32N.m |
| DC伺服電機功率 | 額定扭矩 |
| 58~508mm | 3000PRM |
| 行程范圍 | 馬達額定轉速 |

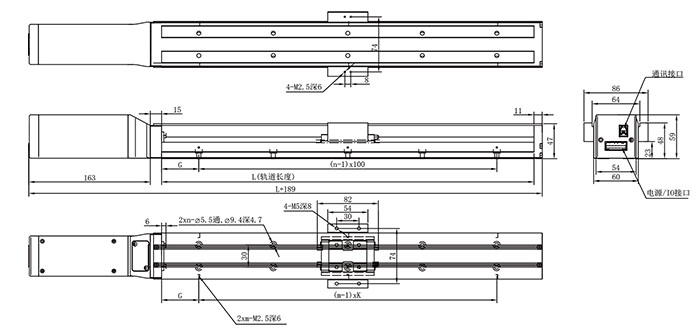

| *線框尺寸圖 |
 |
規格參數
?
| 型號性能 | ||||
| 電機功率/電壓 | 100W/DC24V | |||
| 額定扭矩( N.m ) | 0.32 | |||
| 滾珠絲杠導程 | 5 | 10 | ||
| 最高速度（mm/sec) | 250 | 500 | ||
| 額定加速 | 0.3G | 0.3G | ||

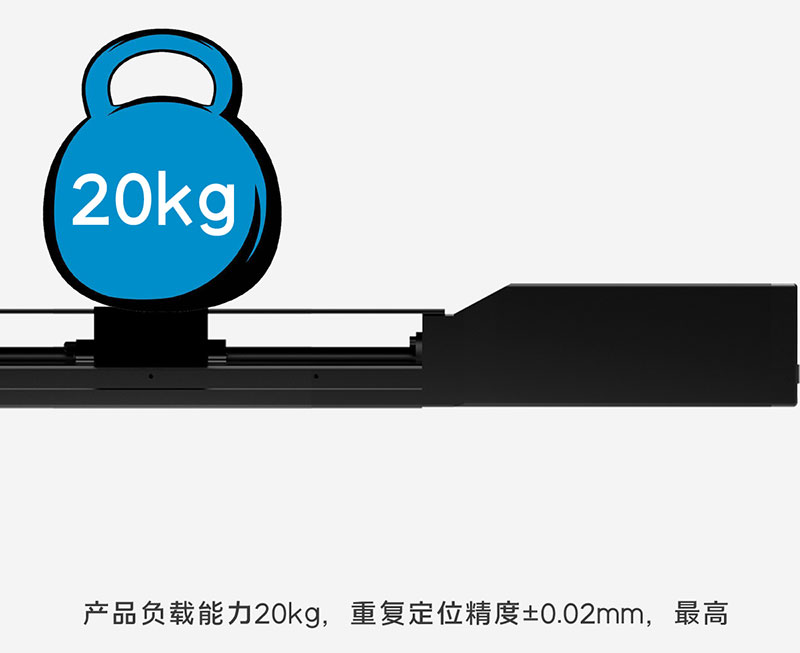

| 最大可搬重量（水平/壁掛）（kg) | 20 | 10 | ||
| 垂直 | 8 | 4 | ||
| 額定推力（N） | 361.7 | 180.9 | ||
| 行程范圍 | 58-508mm ( 100mm 間隔） | |||
| 馬達額定轉速（RPM） | 3000 | |||
| 注： 1G=9800mm/sec2 | ||||
| 通用規格 | |
| 重復定位精度 | ±0.02mm |
| 驅動方式 | 滾珠絲杠φ12mm轉造C7級 |
| 動態容許力矩（注1） | Ma:152N.m, Mb:152N.m, Mc:419N.m |
| 負荷允許伸出長度 | / |
| 傳感器 | ①-LS, ②HOME, ③+LS, NPN, 24VDC |
| 感應器線纜長度 | 2m |
| 基座材質 | 鑄鋼，黑色 |
| 安裝面積精度要求 | 平面度0.05mm以下 |
| 使用環境 | 0-40℃, 85%RH(不結霜） |
| 注1：行走壽命為10000km時的數值 | |
| 尺寸圖代號說明 ? 質量； 單位：mm | ||||||
| 軌道長度 | 150 | 200 | 300 | 400 | 500 | 600 |
| 最大行程 | 58 | 108 | 208 | 308 | ?408 | ?508 |
| G | 25 | 50 | 50 | 50 | 50 | 50 |
| ?M | 2 | 2 | ?2 | ?4 | 3 | 6 |
| N | ?2 | ?2 | 3 | 4 | 5 | 6 |
| K | ?100 | 100 | ?200 | 100 | ?200 | ?100 |
| ?質量 | 2.55 | ?2.95 | 3.55 | 4.15 | 4.75 | 5.45 |
資料下載
Z-Mod-KK-60-10SE 核心參數
| 產品型號 | Z-Mod-KK-60-10SE | |
| 額定扭矩（N·m） | 0.32 | |
| 滾珠絲杠導程 | 5 | 10 |
| 最高速度（mm/sec） | 250 | 500 |
| 額定加速度（※1） | 0.3G | 0.3G |
| 最大可搬重量 水平/壁掛 | 20 | 10 |
| 垂直 | 8 | 4 |
| 額定推力（N） | 361.7 | 180.9 |
| 行程范圍 | 58-508mm（100mm間隔） | |
| 馬達額定轉速（RPM） | 3000 | |
| 注： | 1G=9800mm/sec2 | |
| 重復定位精度 | ±0.02mm | |
| 驅動方式 | 滾珠絲杠Φ12mm轉造C7級 | |
| 動態容許力矩（注1） | Ma：152N·m，Mb：152N·m，Mc：419N·m | |
| 負荷允許伸出長度 | / | |
| 傳感器 | ①-LS,②HOME,③+LS ,NPN, 24V DC | |
| 感應器線纜長度 | 2m | |
| 基座材質 | 鑄鋼，黑色 | |
| 安裝面積精度要求 | 平面度0.05mm以下 | |
| 使用環境 | 0-40°C,85％RH]（無結霜） | |
| 注1： | 行走壽命為10000km時的數值 | |
規格參數
| 型號性能 | ||||
| 電機功率/電壓 | 100W/DC24V | |||
| 額定扭矩( N.m ) | 0.32 | |||
| 滾珠絲杠導程 | 5 | 10 | ||
| 最高速度（mm/sec) | 250 | 500 | ||
| 額定加速 | 0.3G | 0.3G | ||
| 最大可搬重量（水平/壁掛）（kg) | 90 | 70 | ||
| 垂直 | 36 | 22 | ||
| 額定推力（N） | 1436.3 | 718.2 | ||
| 行程范圍 | ?58-508mm ( 100mm 間隔） | |||
| 馬達額定轉速（RPM） | 3000 | |||
| 注： 1G=9800mm/sec2 | ||||
| 通用規格 | |
| 重復定位精度 | ±0.02mm |
| 驅動方式 | 滾珠絲杠φ12mm轉造C7級 |
| 動態容許力矩（注1） | Ma:152N.m, Mb:152N.m, Mc:419N.m |
| 負荷允許伸出長度 | 500mm以下 |
| 傳感器 | ①-LS, ②HOME, ③+LS, NPN, 24VDC |
| 感應器線纜長度 | 2m |
| 基座材質 | 鑄鋼，黑色 |
| 安裝面積精度要求 | 平面度0.05mm以下 |
| 使用環境 | 0-40℃, 85%RH(無結霜） |
| 注1：行走壽命為10000km時的數值 | |
| 尺寸圖代號說明 ? 質量； 單位：mm | ||||||
| 軌道長度 | 150 | 200 | 300 | 400 | 500 | 600 |
| 最大行程 | 58 | 108 | 208 | 308 | ?408 | ?508 |
| G | 25 | 50 | 50 | 50 | 50 | 50 |
| ?M | 2 | 2 | ?2 | ?4 | 3 | 6 |
| N | ?2 | ?2 | 3 | 4 | 5 | 6 |
| K | ?100 | 100 | ?200 | 100 | ?200 | ?100 |
| ?質量 | 2.55 | ?2.95 | 3.55 | 4.15 | 4.75 | 5.45 |
