產品描述

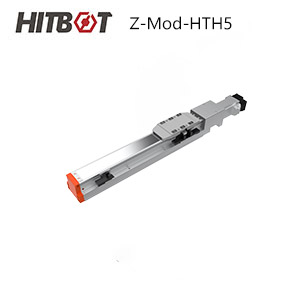

Z-Mod-HTH5 核心參數
| 100W | ?3000RPM |
| 電機功率 | ? 電機轉速 |
| 12mm | ? ? ? 50~800mm |
| ? 絲杠外徑 | ? ? ? ? ? ?行程范圍 |

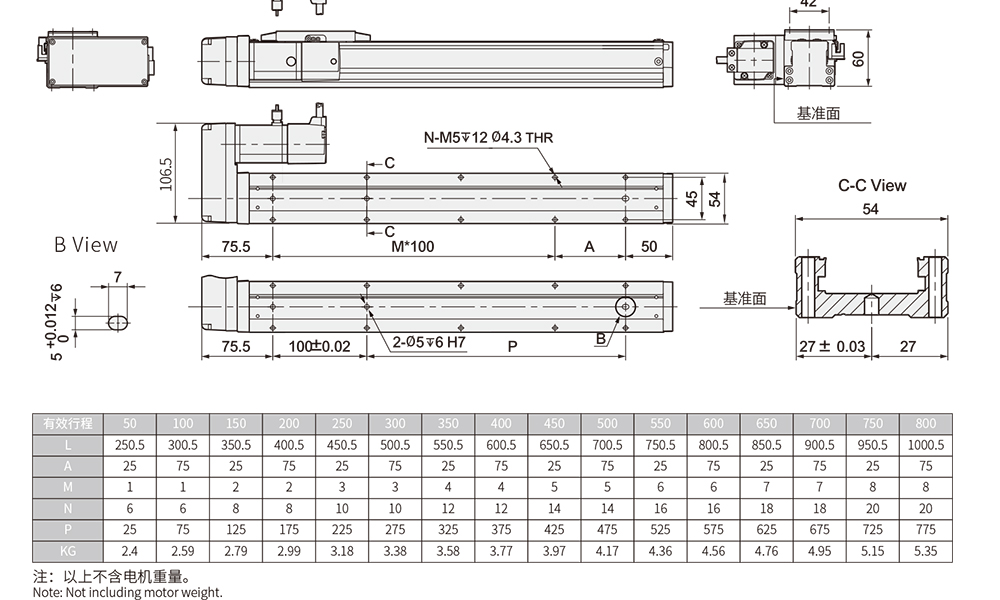

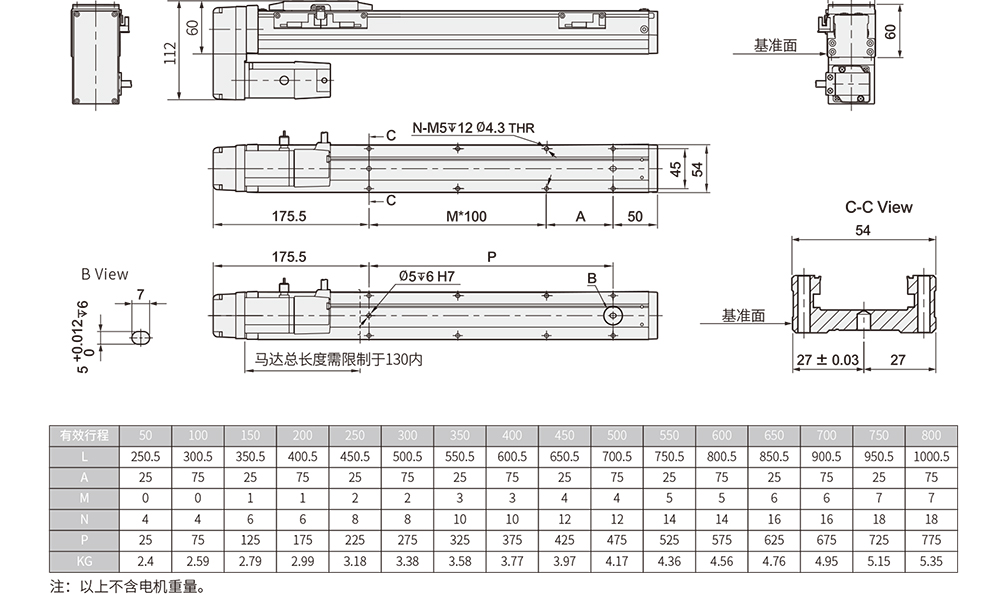

| *線框尺寸圖 |
 |

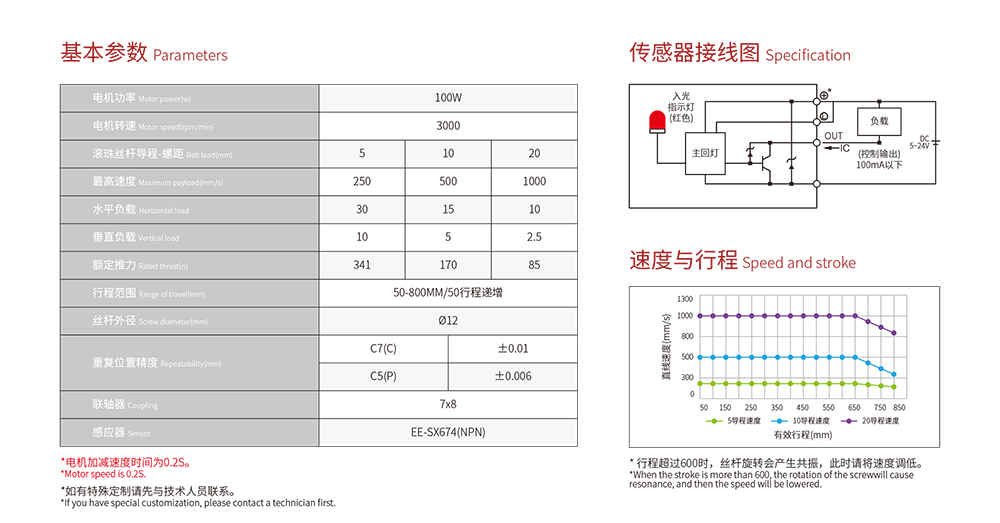

規格參數
| 型號性能 | |||
| 電機功率 Motor power(w) | 100W | ||
| 電機轉速 Motor speed(rpm/min) | 3000 | ||
| 滾珠絲桿導程-螺距 Belt lead(mm) | 5 | 10 | 20 |
| 最高速度 Maximum payload(mm/s) | 250 | 500 | 1000 |
| 水平負載 Horizontal load | 30 | 15 | 10 |
| 垂直負載 Vertical load | 10 | 5 | 1.5 |
| 額定推力 Rated thrust(n) | 341 | 170 | 85 |
| 行程范圍 Range of travel(mm) | 50-800MM/50行程遞增 | ||
| 絲桿外徑 Screw diameter(mm) | ?12 | ||
| 重復位置精度 Repeatability(mm) | C7(C) | ±0.01 | |
| C5(P) | ±0.006 | ||
| 聯軸器 Coupling | 7×8 | ||
| 感應器 Sensor | EE-SX674(NPN) | ||
資料下載
Z-Mod-HTH5 核心參數
規格參數
| 型號性能 | |||
| 電機功率 Motor power(w) | 100W | ||
| 電機轉速 Motor speed(rpm/min) | 3000 | ||
| 滾珠絲桿導程-螺距 Belt lead(mm) | 5 | 10 | 20 |
| 最高速度 Maximum payload(mm/s) | 250 | 500 | 1000 |
| 水平負載 Horizontal load | 30 | 15 | 10 |
| 垂直負載 Vertical load | 10 | 5 | 1.5 |
| 額定推力 Rated thrust(n) | 341 | 170 | 85 |
| 行程范圍 Range of travel(mm) | 50-800MM/50行程遞增 | ||
| 絲桿外徑 Screw diameter(mm) | ?12 | ||
| 重復位置精度 Repeatability(mm) | C7(C) | ±0.01 | |
| C5(P) | ±0.006 | ||
| 聯軸器 Coupling | 7×8 | ||
| 感應器 Sensor | EE-SX674(NPN) | ||
